市场对更高性能、更小尺寸、更低能耗的需求从不止步，然而，随着摩尔定律放缓和先进工艺成本攀升，仅靠制程迭代带来的性能增益有限，需要系统级的优化。在这种需求的推动下，集成电路封装技术也在不断进步，为了满足多样化的应用需求，系统级封装（SiP）和FCBGA两种封装形式应运而生，并迅速成为了电子制造业中的热门选择，为电子产品的设计和制造提供更灵活、更高效的解决方案。SiP实现了高度集成的设计，有效降低了芯片的整体体积，提升了系统性能。FCBGA采用了倒装焊接技术，使得连接更短、更紧凑，从而提高了信号传输速率和可靠性。

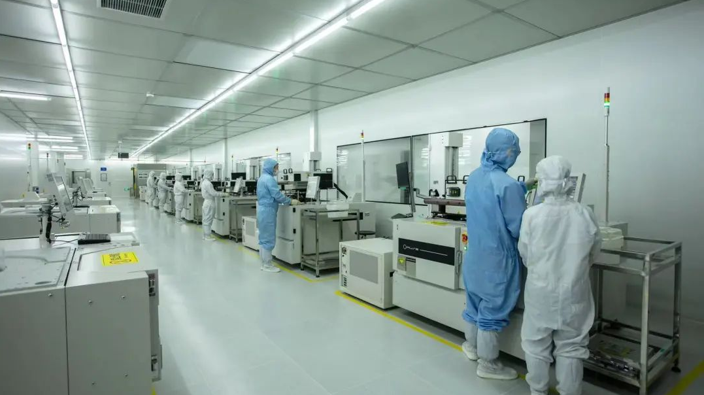

因应市场需求，年产能亿颗的摩尔精英无锡SiP先进封测中心于2022年正式量产，为客户提供系统级封装（SiP）从设计到量产的完整解决方案，同时与一线封装基板厂深度合作，提供灵活高效的Flip-chip封装解决方案（FCCSP/FCBGA工程批和量产）。无锡SiP先进封测中心测试车间配置数十套以自主机台为基础的CP/FT测试产能，目前已为20家客户50余款芯片产品完成工程开发和数亿颗芯片的量产测试。
摩尔精英封测协同解决方案
系统级封装SiP
Flip-chip倒装封装
技术能力
| SiP | Flip-chip |
| -支持Hybrid WB+FC/package in 多芯片/叠die SiP； -支持高密度SMT封装, Component to die 50um -支持双面BGA SiP封装，最小尺寸 4.1mm x 6.2mm -业界首创三轴立体封装技术 3mm x 2mm -封装级TMV技术开发，最小0.2mm Bump Pitch -EMI shielding 技术，屏蔽能力>45db -POP/PIP/CPO、Difem 滤波器封装技术 |
-支持7nm工艺芯片封装及5nm工艺封装开发； -支持FCCSP封装类型下最薄100um芯片厚度； -支持FCBGA封装类型下最薄400um芯片厚度 -支持最大65*65mm尺寸封装及77.5×77.5封装尺寸开发 -支持最小80um Bump Pitch； -支持高质量、高良率、高性价比的1-16层基板设计、验证和采购； |
基板资源
摩尔精英与一线封装基板大厂深度合作，支持最高6~16层基板的生产，为客户提供打样到量产产能保障。
| 位置 | PKG Size | 层数 | 交期范围（周） |
| 中国台湾 | 19*19~65*65 | 6L~16L | 6~14 |
| 中国台湾 | 23*23~77.5*77.5 | 6L~16L | 8~14 |
| 苏州 | 33*33~60*60 | 8L~10L | 14~21 |
| 上海 | 15*15~30*30 | 6L~10L | 6~8 |
| 南京 | 3*3-20*20 | 1L~8L | 3~10 |
成功案例
| 项目类型 | 交付描述 |
| DPU芯片封装 | 1、28nm IP定制、芯片设计、流片、封装、测试； 2、HSFCBGA 基板设计、仿真、采购，封装验证及生产； 3、ESD高防护要求，高良率要求； |
| IoT三芯合封 | 1、FCBGA 基板设计、仿真、采购，封装验证及生产； 2、多芯合封，平整度及散热胶均匀度达95%； 3、首次验证通过良率达99%，目前已量产； |
| 12层通孔 基板设计 |
1、天线内埋基板，Top to Bottom通孔，Laser Via叠加； 2、国内首例封装工艺； |
| 77.5*77.5 大尺寸封装 |
1、顺利解决封装后Coplanarity要求及多bump count产生的non-wet issue问题； 2、高质量、高良率、高性价比的16层基板支持，顺利保证客户量产； |
| 2.5D封装 | 1、四颗HBM芯片叠封，外加GPU芯片合封； 2、设计两道通道散热盖，缩小尺寸至21mm*21mm； |
| 射频芯片 散热屏蔽 |
1、考虑成本及尺寸限制，利用散热盖对RF芯片进行屏蔽； 2、成本更优、屏蔽效果更佳； |
- 某客户感光SiP芯片顺利量产累计出货已达1.5KK
- 某客户通讯控制SiP芯片顺利量产，累计出货已达500K
- 某客户电动车控制SiP芯片顺利完成工程试样，并且一次性通过测试验证
- 某客户高可靠应用SiP芯片顺利完成工程样品并验证通过
- 某客户射频类SiP芯片顺利完成工程样品并验证通过
如您有需求请扫码联系我们
封测基地和客户活动
自运营以来，摩尔精英无锡SiP先进封测中心已通过ISO9001:2015国际质量管理体系标准认证和QC080000认证；同时正积极筹备IATF16949认证，持续加大汽车芯片解决方案研发投入和产能布局。为了让客户更加深入了解工厂运营，我们组织了客户开放日、Flip-chip封装研讨会、SiP技术研讨会等活动，全方位服务客户封装投产和技术支持的需求。
关于摩尔精英
摩尔精英在上海设立研发和运营总部，引进了为量产而生的芯片自动测试设备(ATE)，在无锡、重庆、合肥等地建设2万平封装测试工厂，核心设备投资超过3亿元，供应链合作伙伴覆盖全球主流晶圆厂和封装测试厂。
